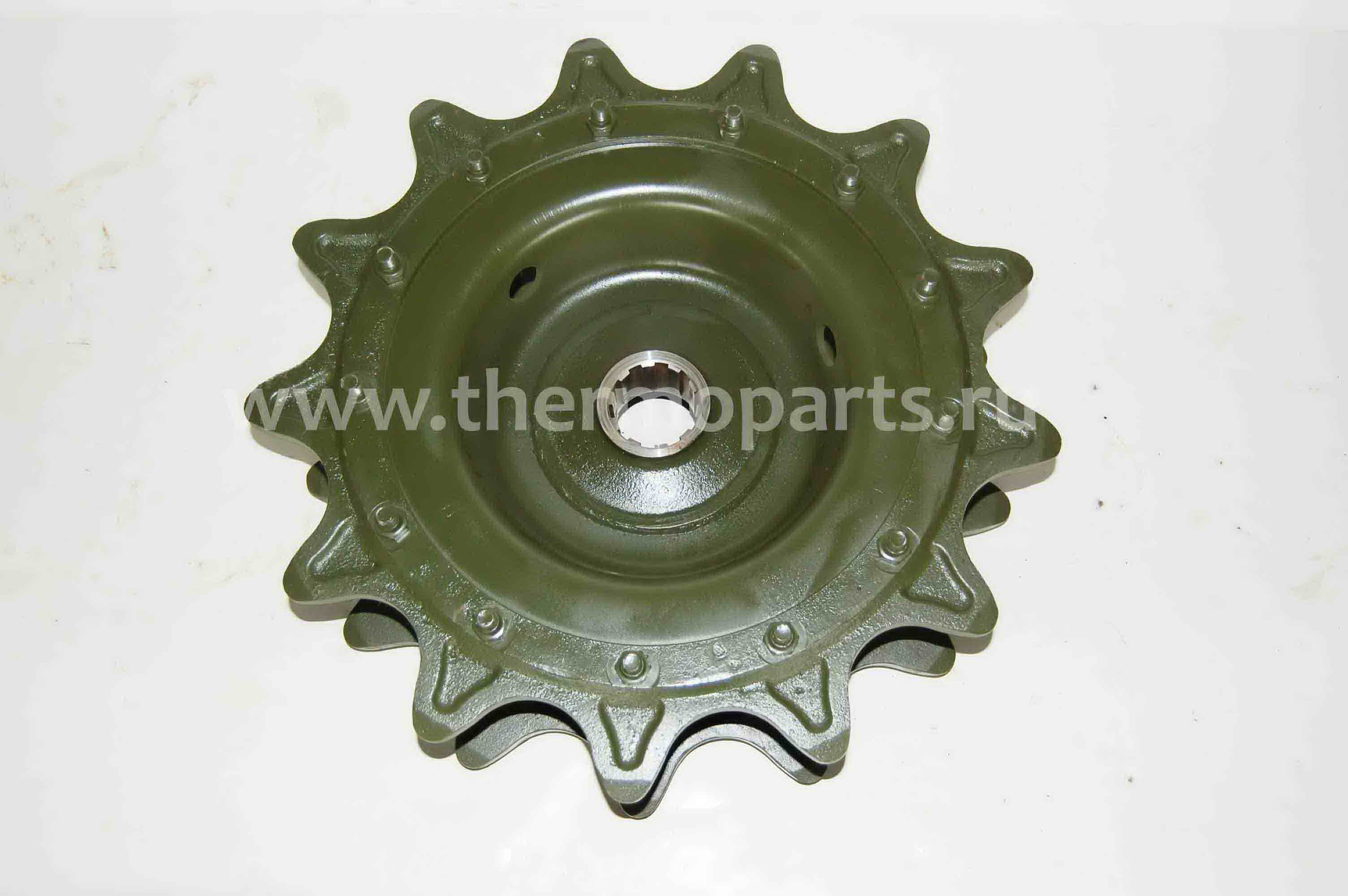

Ведущее колесо 3403-3202010-50 для гусениц с ОШ
Ведущее колесо 3403-3202010-50 состоит из ступицы (диаметр посадочного отверстия, вал бортовой передачи - 70 мм.), приваренных к ней двух дисков и двух 13-ти зубчатых венцов, крепящихся болтами с гайками.
На ведомом валу бортового редуктора ведущее колесо крепится при помощи трех болтов. Болты фиксируются отгибающейся стопорной шайбой.
Уплотнение ведущего колеса и бортовой передачи осуществляется при помощи манжеты.
В отличии от ведущих колес для гусениц с РМШ, колеса для гусениц с открытым шарниром имеют венец радиусного профиля.
В процессе эксплуатации снегоболотохода при износе зубьев до 10 мм (по диаметру 535 мм) целесообразно менять колеса местами.
При общем износе (с двух сторон) до 20 мм изношенные колеса либо венцы необходимо заменять на новые
Артикулы 3403003202010050
Каталожная группа - Ходовая часть, Гусеницы и катки опорные
Ширина, м 0.63
Высота, м 0.27
Длина, м 0.63
Вес, кг 42
Параметры
Производитель ЗЗГТ
